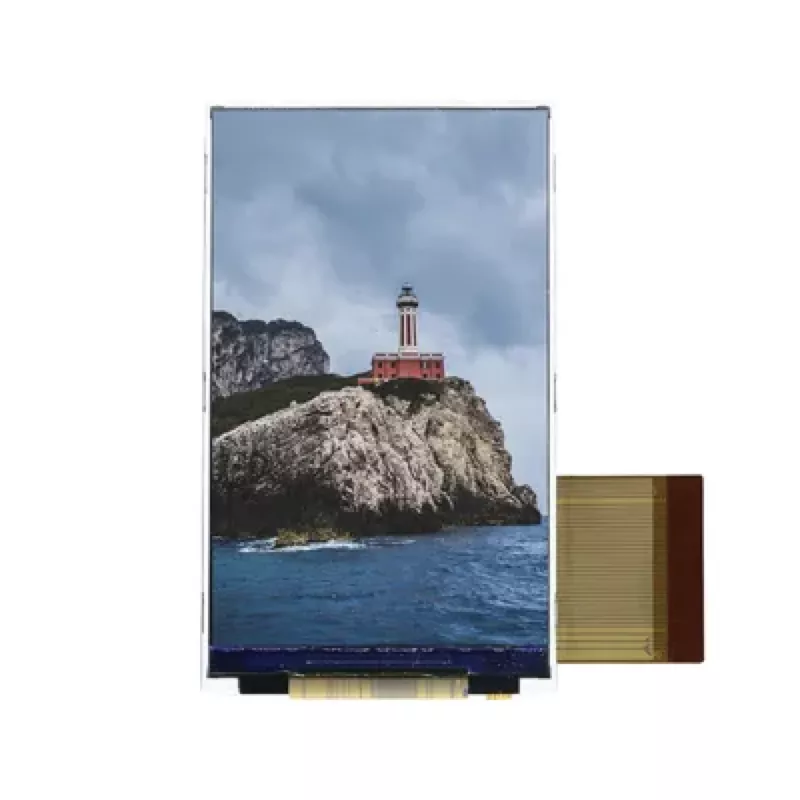

3.2 Modúl TFT 240x400 orlach

Is é seo a leanas an modúl TFT ar ardchaighdeán 3.2 orlach 240x400 a thabhairt isteach, ag súil le cabhrú leat é a thuiscint níos fearr. Tá VXT320PZS-01 ar cheann de na modúil TFT caighdeánacha le RTP ó Monaróir LCD TFT na Síne Victronix.

Mionsamhail:VXT320PZS-01

Seol Fiosrúchán 1022 Íoslódáil PDF

Cur síos ar an Táirge

Is é atá sa VXT320PZS-01 ná modúl taispeána portráid 3.2inch, 240x400 TFT LCD, is féidir leis a bheith comhoiriúnach le painéal tadhaill resitive (RTP) nó le painéal tadhaill capacitive. Tá réiteach de 240x320 poncanna ann agus gile de 400 CD/NIT (luach tipiciúil), le cóimheas codarsnachta de 600: 1 (luach tipiciúil). Tá sé feistithe le tiománaí ST7793 atá tógtha isteach, tacaíonn sé le comhéadain 18bit RGB/MCU.

Má chomhtháthaíonn tú an TFT 3.2-orlach seo le braiteoir teochta I2C, sealbhóir cárta TF, ciorcad comhshó leibhéal, beidh sé ina bhord leathnaithe, agus tá an fhorbairt thánaisteach éasca.

Le modúl GPRS, is féidir leat do ghuthán AR; Duino a dhearadh.

Le modúl Reader NFC, is féidir leat córais rialaithe rochtana a chruthú leis na grianghraif.

Le voltas agus braiteoir reatha, is féidir leat oscilloscope a dhéanamh.

Mar sin tá an modúl TFT 3.2 orlach 240x400 oiriúnach den chuid is mó le haghaidh fráma grianghraf digiteach, oscilloscope, gineadóir feidhme, monatóireacht ar an gcóras braite.

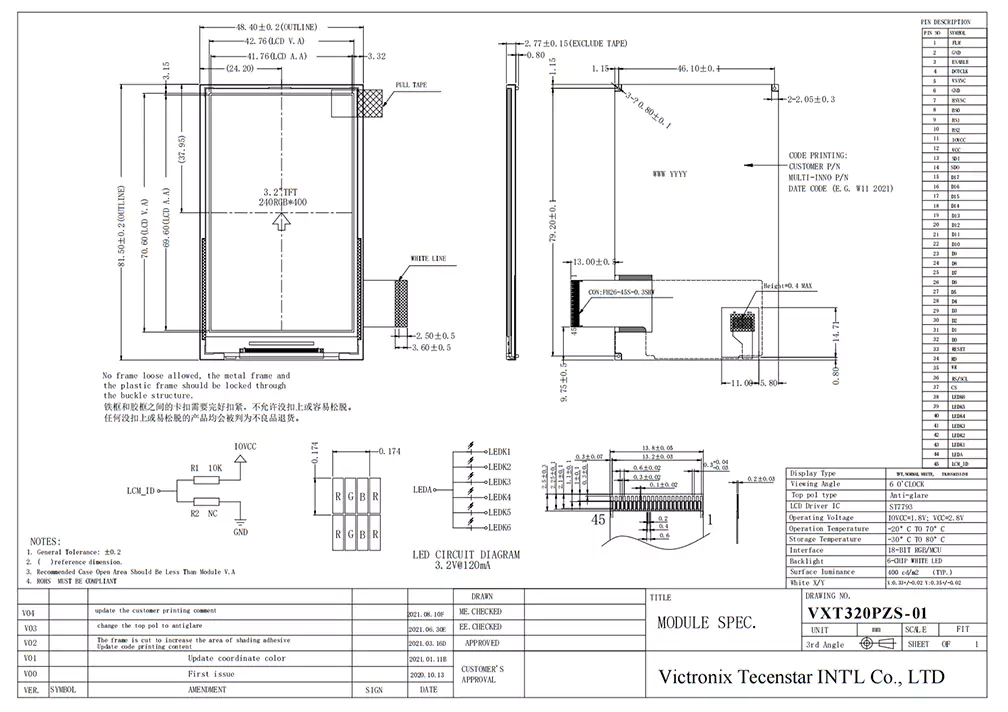

Sonraíocht ghinearálta

Mír	Ábhar	Aonad
Cineál LCD	TFT/Transmissive
Méid an mhodúil (wht)	48.4081.502.77	Mm
Méid gníomhach (w*h)	41.76*69.60	Mm
Páirc picteilín (w*h)	0.174*0.174	Mm
Líon na bponcanna	240*400
IC tumadóir	ST7793
Cineál comhéadan	18bit RGB/MCU
Cineál Polarizer Barr	Frith-dalach
Moladh treo féachana	6	A chlog
Treo inbhéartaithe scála liath	12 12	A chlog
Cineál Backlight	6-bás whiteled
Cineál painéil tadhaill	Lasmuigh
