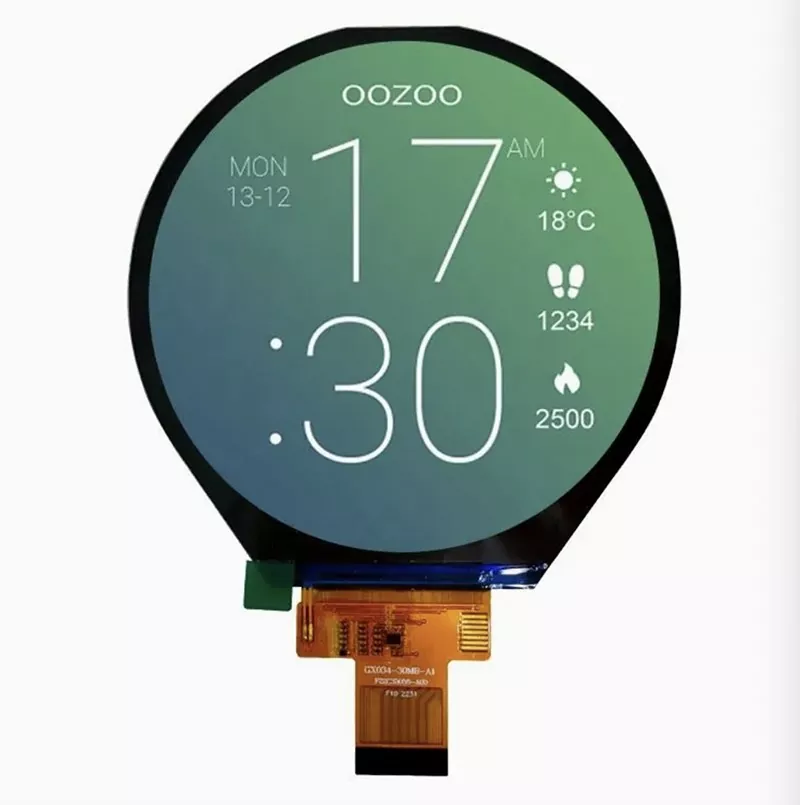

3.4 orlach 800x800 MODÚL IPS TFT IPS

In aois na faisnéise, cuidíonn modúl TFT linn na sonraí riachtanacha a chur i láthair i bhfoirm íomhánna. Bíonn tionchar criticiúil ag cáilíocht an mhodúil TFT ar a chur i bhfeidhm. Cad iad na buntáistí a bhaineann le modúl TFT IPS Victronix 3.4 orlach 800x800? Ar dtús, cuireann sé taispeáint phréimhe ar fáil do chustaiméirí le réiteach 800 × 800 agus dathanna 16.7m, uillinn féachana 85 ° (gach treo), 1000 CD/m² gile tipiciúil, agus cóimheas codarsnachta 1200: 1. Ar an dara dul síos, úsáideann sé comhéadan MIPI DSI le haghaidh aistriú sonraí ardluais. Á thiomáint ag IC an rialaitheora ILI9881c, ag cinntiú comhoiriúnacht agus feidhmíocht. Thairis sin, comhtháthaíonn sé córas cúl -sholas faoi stiúir 5S2P le voltas soláthair tipiciúil de 15V (13.5V min, 16.5v max) ag 120mA agus cuireann sé saolré fada ó 30,000 go 50,000 uair (tipiciúil) go 50% gile tosaigh (TA = 25 ° C). Ina theannta sin, téann sé thar thástáil iontaofachta dian lena n-áirítear tástálacha ard-theochta/ísealteochta, taise, agus timthriall timthrialla, ag freastal ar chritéir dearbhaithe cáilíochta dian (AQL MA = 0.65, MI = 1.0 in aghaidh an ANSI/ASQ Z1.4). Fágann siad seo go n -oibríonn sé go hiontaofa laistigh de raon teochta fairsing -30 ° C go +80 ° C agus go seasann sé le stóráil faoi na coinníollacha crua céanna.

Tá an modúl TFT Victronix 3.4 orlach oiriúnach do HMIs tionsclaíoch, feistí leighis iniompartha, trealamh tástála agus tomhais, córais iompair, críochfoirt láimhe garbh, agus aon iarratas a éilíonn taispeáint iontaofa, ard-infheictheachta i dtimpeallachtaí dúshlánacha.

Sonraíochtaí ginearálta

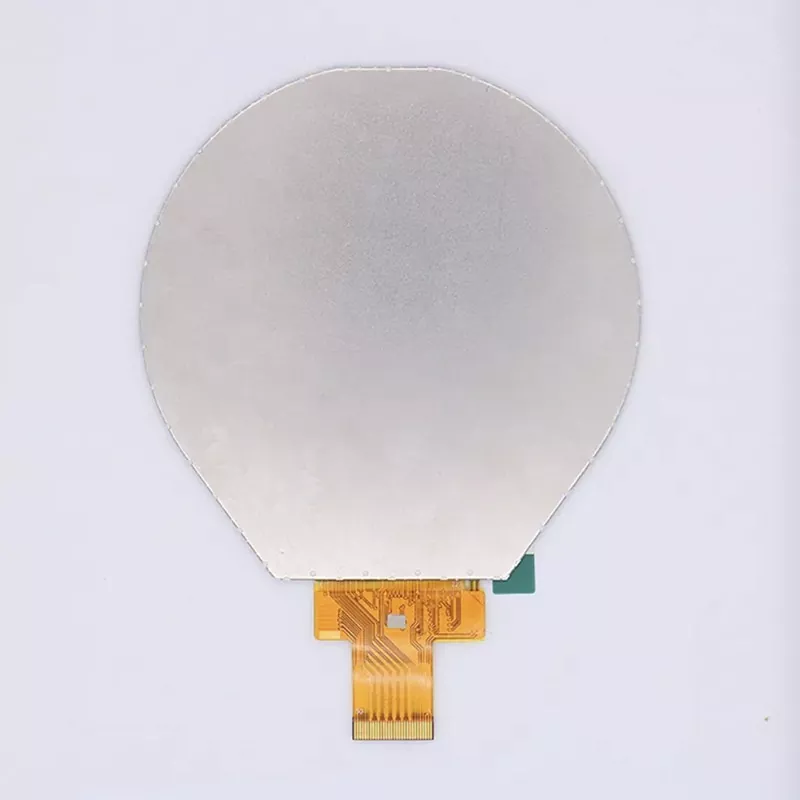

Is modúl TFT-LCD é VXT340MQIA-01. Tá sé comhdhéanta de phainéal TFT-LCD, Tiománaí IC, FPC, aonad solais ar ais. Tá 800x (RGB) x 800 picteilín sa limistéar taispeána. Tagann an táirge seo le critéar comhshaoil ​​ROHS.

Nóta 1: Athraítear an fonn datha de réir teochta agus voltais tiomána.

Nóta 2: Gan FPC agus Solder.

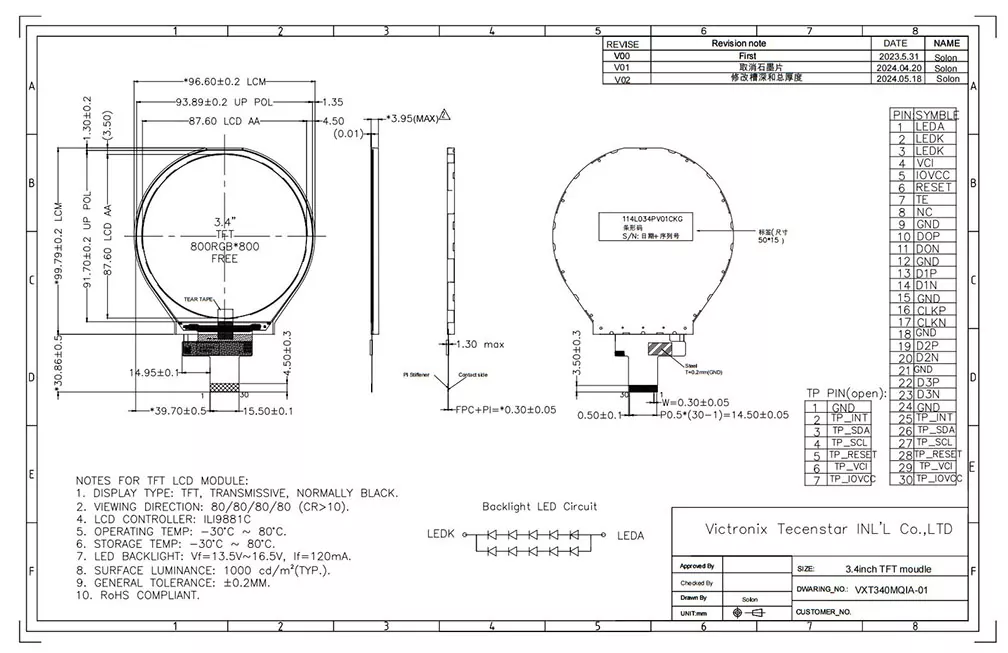

Líníocht imlíne
