3.5 orlach 50 pins Modúl TFT Residive TFT

Tá VXT350LQZ-01P ar cheann de na modúil chaighdeánacha TFT le scáileán tadhaill resistive, arna tháirgeadh ag Victronix, déantúsóir TFT LCD na Síne. Déanaimid speisialtóireacht ar an gceardaíocht mheabhrach de mhodúl TFT TFT Residive TFT ar ardchaighdeán 3.5 orlach.

Mionsamhail:VXT350LQZ-01P

Seol Fiosrúchán 1022 Íoslódáil PDF

Cur síos ar an Táirge

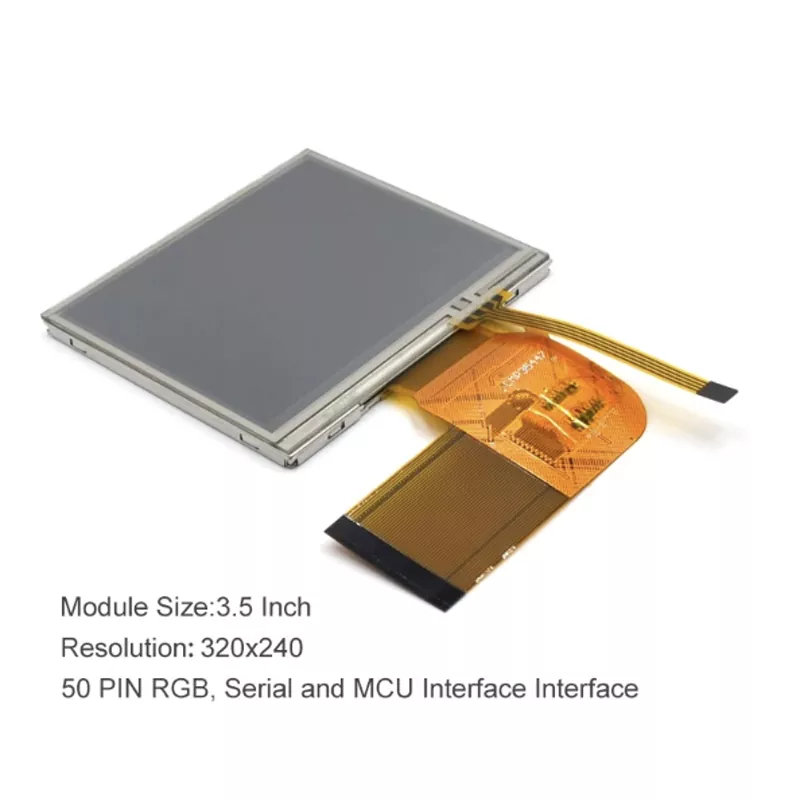

Is é an modúl taispeána 3.5-orlach TFT LCD seo ná 320x240 picteilín, cóimheas 4: 3ASCECT. Ionchorpraíonn sé an SSD2119 IC. Tacaíonn an modúl seo le comhéadain MCU/RGB, agus tá an TFT-LCD seo deartha i mód tírdhreacha le rátáil gile de 350 nits (luach tipiciúil) tar éis an RTP a chur leis. Tá an voltas soláthair cumhachta idir 3.0V agus 3.6V, le luach tipiciúil de 3.3V. Tá sé in ann oibriú laistigh de theochtaí idir -20 ℃ go +70 ℃, agus tá a teochtaí stórála idir -30 ℃ go +80 ℃. Tá an scáileán tadhaill frithsheasmhach seo ag an modúl TFT seo, ligfidh an scáileán tadhaill d'úsáideoirí idirghníomhú níos intuigthe agus deiseanna a chruthú d'iarratais idirghníomhacha.

3.5 orlach 50 pins Is féidir modúl TFT a chur i bhfeidhm ar réimsí éagsúla amhail trealamh leighis, ionstraimíocht, consóil cluiche leanaí, trealamh oifige agus mar sin de.

Sonraíocht ghinearálta

Mír	Luach caighdeánach	Aonad
Cineál LCD	TFT tarchurtha	---
Eilimint tiománaí	Maitrís Gníomhach A-Si TFT
Líon na nDaoine	320(RGB)240	Poncanna poncanna
Socrú picteilín	Stríoc ingearach RGB
Limistéar gníomhach	70.08*52.56	mm
Treo féachana	6 a chlog
IC tiománaí	SSD2119

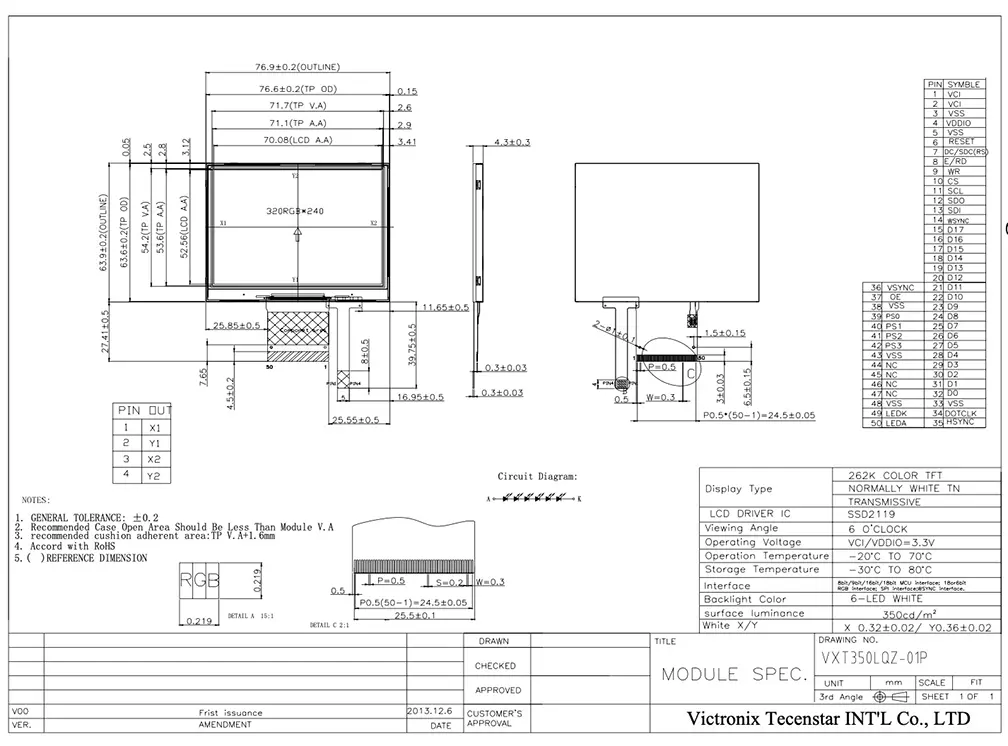

Méid an mhodúil (wht)	76.9x63.9x4.3	mm
Thart ar mheáchan	TBD	g
Solas an chúl	LED bán
Comhéadan córais	1.8/9/16/18-giotán 6800-Sraith/ Comhéadan comhthreomhar 8080-sraith 2. Comhéadan forimeallach (SPI) Comhéadan RGB 3.18-/6-giotán (RO, Dotclk, hsync, vsync, db [17: 0])) 4.WSYNC Interface (Comhéadan Córais+WSYNC)
