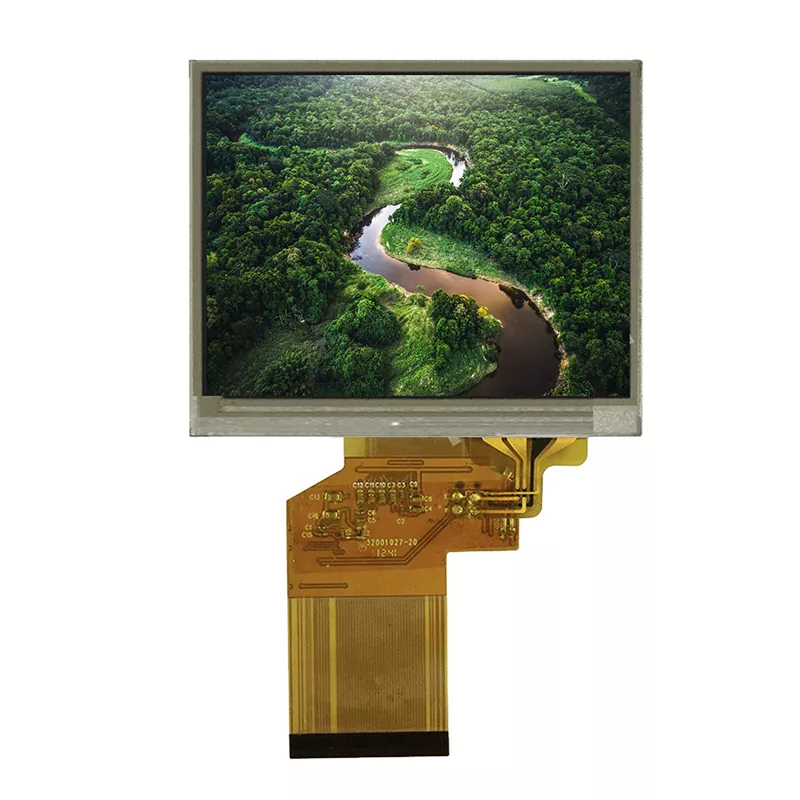

3.5 Modúl TFT Resitive Resitive TFT

Tá VXT350MLH-03P ar cheann de na modúil chaighdeánacha TFT de chuid TFT LCD Sínis Victronix le scáileán tadhaill resistive. Tagann an táirge seo le critéar comhshaoil ROHS.

Mionsamhail:VXT350MLH-03P

Seol Fiosrúchán 1022 Íoslódáil PDF

Cur síos ar an Táirge

Is é an modúl taispeána 3.5-orlach TFT LCD seo ná cóimheas gné 320x240, 4: 3. Ionchorpraíonn sé an HX8238D IC, agus tá painéal tadhaill 4 shreangán ann. Tacaíonn an modúl seo le comhéadain RGB 24bit, agus tá an modúl TFT-LCD seo deartha i mód tírdhreacha le rátáil gile de 300 NIT (luach tipiciúil). Tá an voltas soláthair cumhachta idir 3.0V agus 3.6V, le luach tipiciúil de 3.3V. Tá sé in ann oibriú laistigh de theochtaí idir -20 ℃ go +70 ℃, agus tá a teochtaí stórála idir -30 ℃ go +80 ℃.

Baintear úsáid fhorleathan as an modúl tadhaill 3.5 orlach seo le haghaidh fón físe, baile cliste, GPS, camcorder, feidhmchlár ceamara digiteach, gléas trealaimh thionsclaíoch agus táirgí leictreonacha eile a dteastaíonn taispeántais phainéil árasán ardchaighdeáin uathu, éifeacht amhairc den scoth.

Sonraíochtaí ginearálta

Is modúl TFT-LCD é VXT350MLH-03P. Tá sé comhdhéanta de phainéal TFT-LCD, Tiománaí IC, FPC, TP, aonad éadrom ar ais. Tá 320 x 240 picteilín sa limistéar taispeána 3.5 "agus is féidir leis suas le 16.7m dathanna a thaispeáint. Tá an táirge seo ag teacht le critéar comhshaoil ROHS.

Mír	Ábhar	Aonad	Nóta
Cineál LCD	Tft	-
Dath taispeána	16.7m
Treo féachana	12 12	A chlog
Treo inbhéartaithe scála liath	6	A chlog
Teocht oibriúcháin	-20 ~+70	℃
Teocht stórála	-30 ~+80	℃

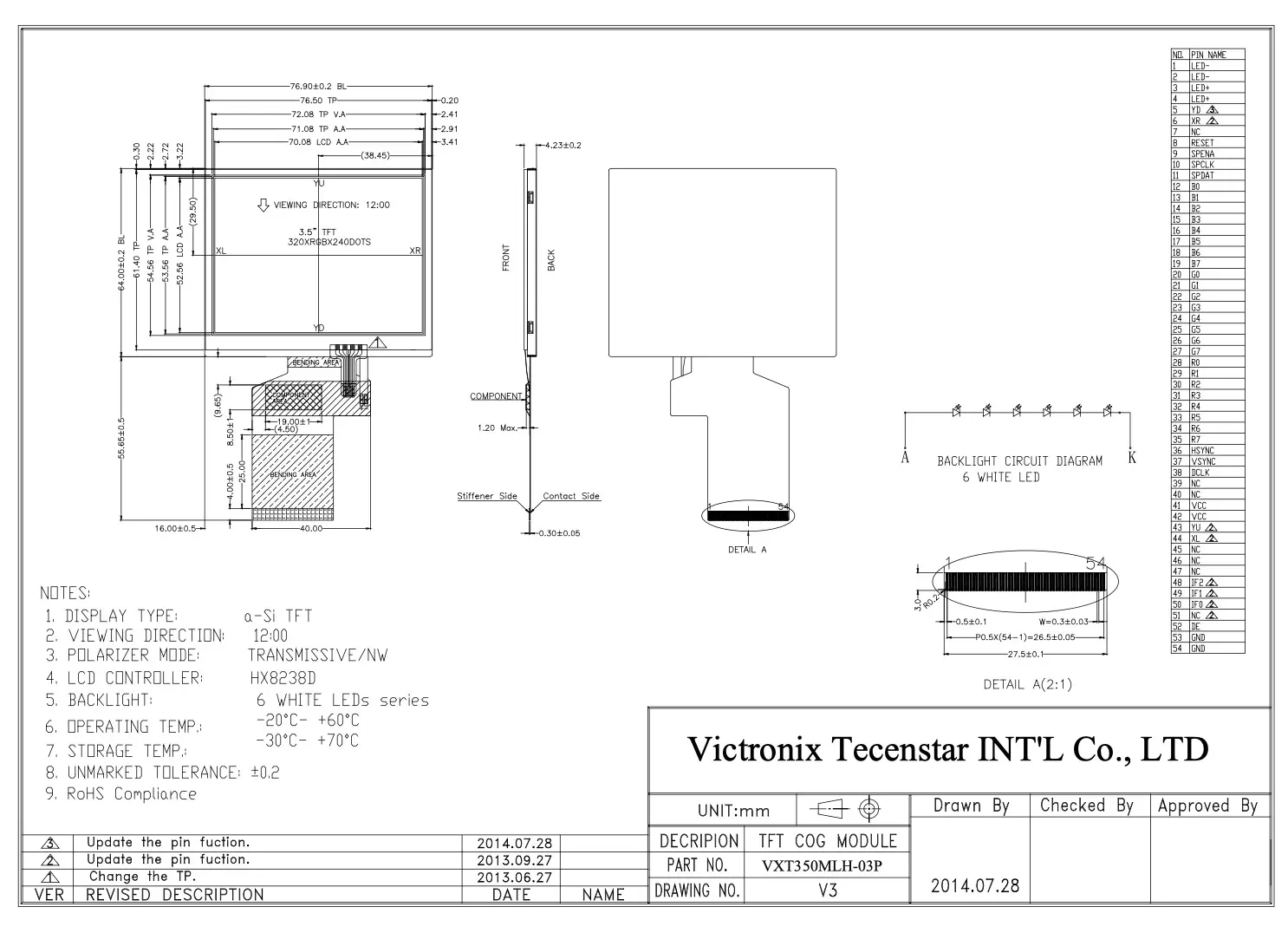

Méid an mhodúil	Déan tagairt do líníocht imlíne	mm
Limistéar Gníomhach (W × H)	70.08 × 52.56	mm
Líon na bponcanna	320 × RGB × 240	poncanna poncanna
Rialaitheoir	HX8238D	-
Voltas soláthair cumhachta	3.3	V
Imlíne Toisí	Déan tagairt don imlíne léaráid	-
Cúlaí	6-Leds (Bán)	ríomhairí pearsanta
Ualach	---	g
Aistriú sonraí	RGB-24bit	-
