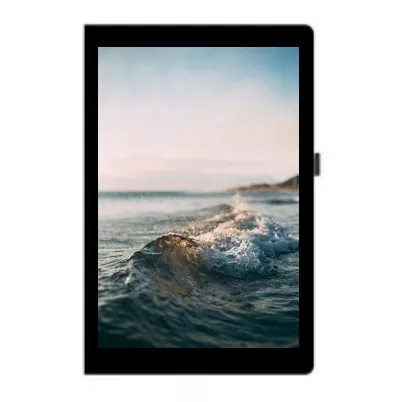

7 orlach 800 × 1280 MIPI IPS TFT LCD le CTP

Is cineál taispeána criostail leachtach é TFT LCD a úsáideann teicneolaíocht trasraitheora tanaí-scannáin chun caighdeán na híomhá a fheabhsú, agus tá go leor feidhmeanna ann sa saol laethúil. Mar mhonaróir agus soláthróir modúl gairmiúil TFT sa tSín, cad a dhéanann an Victronix 7 orlach 800 × 1280 MIPI IPS TFT LCD le CTP difriúil ó mhonaróirí eile? Ar an gcéad dul síos, cuireann sé gile tipiciúil de 300 CD/m², uillinneacha féachana 80 ° ar leithead i ngach treo, agus cóimheas codarsnachta de 1000: 1, ag cinntiú inléiteachta den scoth ó uillinneacha éagsúla. Ar an dara dul síos, comhtháthaíonn sé aonad cúl-sholas ag baint úsáide as SS4P-Leds le saolré tipiciúil de 20,000 go 50,000 uair an chloig (go 50% gile tosaigh), ag cinntiú infheictheachta soiléir i ngach coinníoll soilsithe. Thairis sin, tacaíonn sé le comhéadan MIPI le ILI9881 agus painéal tadhaill capacitive le rialtóir FT5446. Ina theannta sin, téann sé thar thástáil dhian comhshaoil, lena n-áirítear turraing theirmeach (-30 ° C ↔ +80 ° C timthriallta), stóráil taise (60 ° C/90% RH), agus creathadh meicniúil, ag cinntiú gur féidir leis oibriú gan uaim thar raon teochta sínte (-20 ° C go +60 ° C).

Is iondúil go n-úsáidtear an taispeántas TFT 7 orlach seo ag Victronix i bpainéil thionsclaíocha HMI & rialaithe, i bhfeistí leighis, i dtrealamh tástála agus tomhais iniompartha, i gcríochfoirt pointe díola (POS), córais iompair, agus córais leabaithe ardleibhéil.

Sonraíochtaí ginearálta

Is modúl TFT-LCD é VXT700YIA-02C. Tá sé comhdhéanta de phainéal TFT-LCD, Tiománaí IC, FPC, solas ar ais agus CTP. Tá 800 x (RGB) x 1280 picteilín sa limistéar taispeána 7.0 ¢ agus is féidir leis suas le 16.7m dathanna a thaispeáint. Tá an táirge seo ag teacht le critéar comhshaoil ROHS.

Paraiméadar LCD

Nóta 1: Athraítear an fonn datha de réir teochta agus voltais tiomána.

Nóta 2: Gan FPC agus Solder.

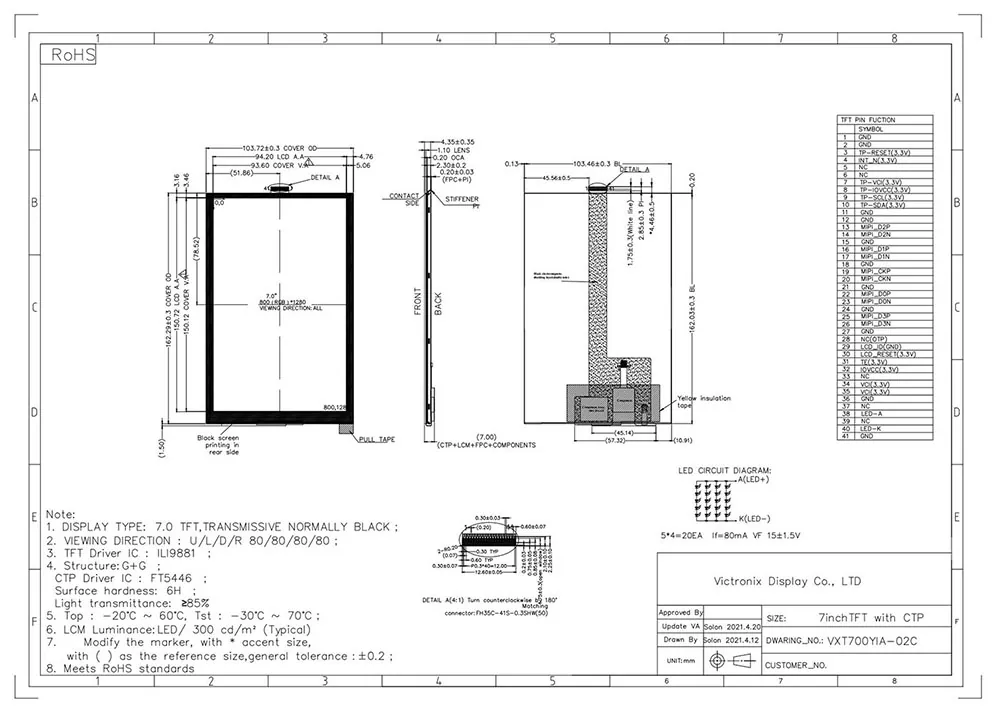

Imlíne.weding
